RB Series Crossed Roller Less
(Séria RB, séria CRB, séria NRXT)

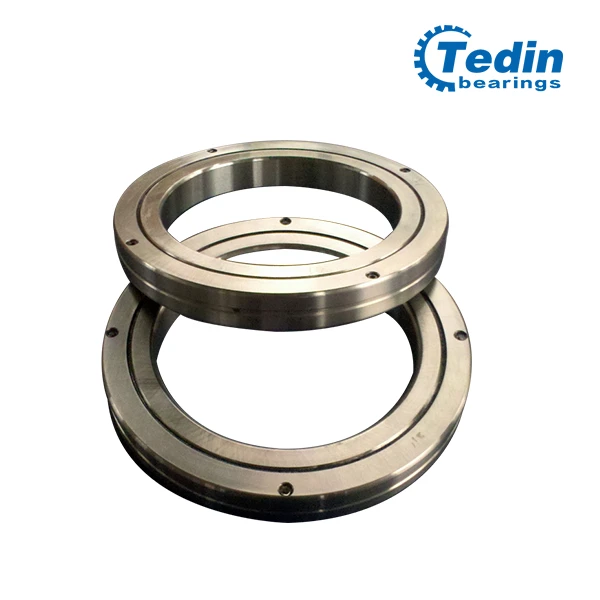

RB Series Prekrížené ložiskáje základný typ krížových valčekových ložísk, v ktorých je vonkajší krúžok oddeliteľný, zatiaľ čo vnútorný krúžok je integrovaný do hlavného tela. Vonkajší krúžok je rozdelený na dve časti a vnútorný krúžok sa otáča.
Tento typ je vhodný pre tieto časti, ktoré potrebujú vnútorný krúžok s vysokou presnosťou.
To je dôvod, prečo sa v oblasti priemyselných robotov široko používali série RB, ktoré prechádzajú valcami, otáčané tabuľky obrábacích centier, presné rotačné tabuľky, indexovací stôl, vojenský radar atď.
Prečo zvoliť Tedin krížené valcové ložiská?
- Vylepšená presnosť a tuhosť:Všetky tri série zabezpečujú stabilnú rotáciu pri kombinovanom zaťažení.
- Prispôsobiteľné možnosti:Predpätie, voľné a tesniace roztoky prispôsobené vašej aplikácii.
- Spoľahlivý výkon:Navrhnuté tak, aby minimalizovali opotrebenie, zníženie údržby a predĺženie životnosti.
- Rôzne priemyselné aplikácie:Od obrábacích strojov a robotiky po letecký a zdravotnícke pomôcky.
Tedin's RB, CRB a NRXT Crossed Woller Less poskytujú presnosť, stabilitu a trvanlivosť pre širokú škáluHigh - Rotačné systémy výkonu, zabezpečenie vynikajúcich výsledkov v náročnom priemyselnom prostredí.
ONE - STOP RIEŠENIE
profesionálny tím
vysoko kvalitný
Prekrížená vodítka inštalácie a údržby valca
1. Pripravte montážny povrch
Vyčistite kryt, hriadeľ a všetky kontaktné povrchy, aby ste odstránili nečistoty, prach alebo zvyšky. Uistite sa, že všetky hrebeniny alebo ostré hrany sú vyhladené, aby sa zabránilo poškodeniu počas inštalácie.
2. Vkladanie ložiska
Tenké - Stealované ložiská sú náchylné na naklápanie. Plastové palivo jemne klepnite na ložisko do sedadla alebo na hriadeľ. Rovnomerne udriete okolo obvodu v malých prírastkoch, až kým nebude ložisko úplne sedieť. Potvrďte zarovnanie prostredníctvom vizuálnej kontroly a hmatovej spätnej väzby.
3. Mazanie
Odporúčané tuk alebo olej aplikujte rovnomerne na všetky valcovacie prvky a pretekárske cesty pred prvou operáciou. Zaistite úplné pokrytie a zároveň sa vyhnite - mazania, ktoré môže zvýšiť teplotu a únik.
4. Predpätie a nastavenie vôle
Skontrolujte axiálne a radiálne vôle podľa špecifikácií série ložiska. Aplikujte predpätie postupne na ložiská, ktoré si to vyžaduje, zaistite správnu stuhnutosť bez preťaženia. Správna vôľa je nevyhnutná pre hladkú rotáciu, vysokú tuhosť a dlhú životnosť.
5. Záverečná kontrola
Ručne otáčajte ložisko, aby ste zaistili hladký, rovnomerný pohyb. Počúvajte neobvyklé zvuky a pocit odporu. Pred spustenou prevádzkou overte, či je ložisko úplne sediace a zarovnané.
6. Prevádzkové monitorovanie
Počas počiatočného použitia monitorujte teplotu, vibrácie a hladiny hluku. Zaistite správne mazanie a zarovnanie a v prípade potreby upravte, aby sa udržal optimálny výkon.
Katalóg výrobkov
|
Rozmery (mm) |
Zaťaženie |
Váha |
Typ |
|||||
|
I.D. |
O.D |
Šírka |
Radiálne (kN) |
|||||
|
d |
D |
B |
C |
Co |
Kg |
|
|
NSK |
|
100 |
140 |
16 |
31.7 |
48.6 |
0.83 |
RB10016 |
||
|
150 |
20 |
33.1 |
50.9 |
1.45 |
RB10020 |
CRB10020 |
NRXT10020 |
|
|
110 |
135 |
12 |
12.5 |
24.1 |
0.4 |
RB11012 |
||
|
145 |
15 |
23.7 |
41.5 |
0.75 |
RB11015 |
|||
|
160 |
20 |
34 |
54 |
1.56 |
Rb11020 |
CRB11020 |
NRXT11020 |
|
|
120 |
150 |
16 |
24.2 |
43.2 |
0.72 |
Rb12016 |
||
|
170 |
20 |
36 |
62 |
1.6 |
NRXT12020 |
|||
|
180 |
25 |
66.9 |
100 |
2.62 |
RB12025 |
CRB12025 |
NRXT12025 |
|
|
130 |
160 |
15 |
25 |
46.7 |
0.72 |
Rb13015 |
||
|
190 |
25 |
69.5 |
107 |
2.82 |
Rb13025 |
CRB13025 |
NRXT13025 |
|
|
140 |
175 |
16 |
25.9 |
50.1 |
1 |
RB14016 |
||
|
200 |
25 |
74.8 |
121 |
2.96 |
RB14025 |
CRB14025 |
NRXT14025 |
|
|
150 |
180 |
13 |
27 |
53.5 |
0.68 |
Rb15013 |
||
|
210 |
25 |
76.8 |
128 |
3.16 |
RB15025 |
CRB15025 |
NRXT15025 |
|
|
230 |
30 |
100 |
156 |
5.3 |
RB15030 |
CRB15030 |
NRXT15030 |
|
|
160 |
220 |
25 |
81.7 |
135 |
3.14 |
RB16025 |
||
|
170 |
220 |
20 |
29 |
62.1 |
2.21 |
RB17020 |
||
|
180 |
240 |
25 |
84 |
143 |
3.44 |
RB18025 |
||
|
190 |
240 |
25 |
41.7 |
82.9 |
2.99 |
RB19025 |
||
|
200 |
260 |
25 |
84.2 |
157 |
4 |
RB20025 |
CRB20025 |
|
|
280 |
30 |
114 |
200 |
6.7 |
RB20030 |
CRB20030 |
NRXT20030 |
|
|
295 |
35 |
151 |
252 |
9.6 |
RB20035 |
CRB20035 |
||
|
220 |
280 |
25 |
92.3 |
171 |
4.1 |
RB22025 |
||
|
240 |
300 |
25 |
68.3 |
145 |
4.5 |
RB24025 |
||
|
250 |
310 |
25 |
69.3 |
150 |
5 |
RB25025 |
CRB25025 |
NRXT25025 |
|
330 |
30 |
126 |
244 |
8.1 |
RB25030 |
CRB25030 |
NRXT25030 |
|
|
355 |
40 |
195 |
348 |
14.8 |
RB25040 |
CRB25040 |
||
|
300 |
360 |
25 |
76.3 |
178 |
5.9 |
RB30025 |
CRB30025 |
NRXT30025 |
|
395 |
35 |
183 |
367 |
13.4 |
RB30035 |
CRB30035 |
NRXT30035 |
|
|
405 |
40 |
212 |
409 |
17.2 |
RB30040 |
CRB30040 |
NRXT30040 |
|
|
350 |
400 |
20 |
54.1 |
143 |
3.9 |
RB35020 |
||
|
400 |
480 |
35 |
156 |
370 |
14.5 |
RB40035 |
CRB40035 |
NRXT40035 |
|
510 |
40 |
241 |
531 |
23.5 |
RB40040 |
CRB40040 |
NRXT40040 |
|
|
580 |
70 |
470 |
811 |
72.4 |
CRB40070 |
|||
|
450 |
500 |
25 |
61.7 |
182 |
6.6 |
RB45025 |
||
|
500 |
550 |
25 |
65.5 |
201 |
7.3 |
RB50025 |
||
|
600 |
40 |
239 |
607 |
26 |
RB50040 |
CRB50040 |
NRXT50040 |
|
|
625 |
50 |
267 |
653 |
41.7 |
RB50050 |
CRB50050 |
NRXT50050 |
|
|
680 |
70 |
653 |
1330 |
86.1 |
CRB50070 |
|||
|
600 |
700 |
40 |
264 |
721 |
29 |
RB60040 |
CRB60040 |
NRXT60040 |
|
780 |
70 |
700 |
1540 |
102 |
CRB60070 |
|||
|
870 |
120 |
1490 |
2800 |
274 |
CRB600120 |
|||
|
700 |
815 |
45 |
281 |
836 |
46 |
RB70045 |
CRB70045 |
|
|
880 |
70 |
766 |
1810 |
115 |
CRB70070 |
|||
|
1020 |
150 |
1980 |
3820 |
478 |
CRB700150 |
|||
|
800 |
950 |
70 |
468 |
1330 |
105 |
RB80070 |
CRB80070 |
|
|
1030 |
100 |
1140 |
2640 |
247 |
CRB800100 |
|||
|
900 |
1050 |
70 |
494 |
1490 |
120 |
RB90070 |
||
|
1000 |
1250 |
110 |
1220 |
3220 |
360 |
RB1000110 |
||
|
1250 |
1500 |
110 |
1350 |
3970 |
440 |
RB1250110 |
||
