Guľkové ložisko s hlbokou drážkou a guľkové ložisko s kosouhlým stykom sú reprezentatívne valivé ložiská. Vďaka schopnosti prenášať radiálne zaťaženie a obojsmerné axiálne zaťaženie sú široko používané v mnohých aplikáciách. Sú vhodné do podmienok vysokorýchlostného otáčania a nízkeho hluku a vibrácií. Utesnené ložiská s protiprachovým krytom z oceľového plechu alebo gumovým tesnením sú vopred naplnené tukom. Ložiská s dorazovým krúžkom alebo prírubou vo vonkajšom krúžku je možné axiálne ľahko lokalizovať a je vhodné ho nainštalovať do plášťa. Veľkosť maximálneho zaťaženia je rovnaká ako u štandardného ložiska, vo vnútornom a vonkajšom krúžku je však plniaca drážka, ktorá zvyšuje počet guličiek a menovité zaťaženie.
Guľkové ložisko s hlbokou drážkou:
Guľkové ložisko s hlbokou drážkou je najbežnejším typom valivých ložísk. Znáša hlavne radiálne zaťaženie a môže súčasne znášať radiálne aj axiálne zaťaženie. Keď unesie iba radiálne zaťaženie, je kontaktný uhol nulový. Keď má guľkové ložisko s hlbokou drážkou veľkú radiálnu vôľu, má výkonnosť ložiska s kosouhlým stykom a môže niesť veľké axiálne zaťaženie. Koeficient trenia guľkového ložiska s hlbokou drážkou je veľmi malý a limitná rýchlosť je veľmi vysoká.

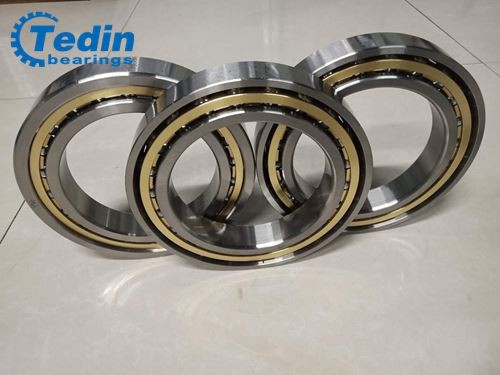

Guľkové ložisko s kosouhlým stykom:
Medzi pretekami a loptou existujú kontaktné uhly. Štandardné kontaktné uhly sú 15/25 a 40 stupňov. Čím väčší je kontaktný uhol, tým väčšia je axiálna zaťažiteľnosť. Čím menší je kontaktný uhol, tým lepšie je vysokorýchlostné otáčanie. Jednoradové guľkové ložisko s kosouhlým stykom môže znášať radiálne zaťaženie a jednosmerné axiálne zaťaženie. Párové ložiská s kosouhlým stykom: kombinácia DB, kombinácia DF a dvojradové guľkové ložisko s kosouhlým stykom unesie radiálne aj obojsmerné axiálne zaťaženie. Kombinácia DT je vhodná pre jednosmerné axiálne zaťaženie Ak je menovité zaťaženie veľkého a jedného ložiska nedostatočné, ložisko ACH sa používa pre vysoké otáčky s malým priemerom gule a mnohými guľôčkami, ktoré sa väčšinou používajú pre vreteno obrábacieho stroja. Všeobecne povedané, guľkové ložisko s kosouhlým stykom je vhodné pre vysokorýchlostné a vysoko presné rotačné podmienky.
Pokiaľ ide o štruktúru:
V prípade guľkových ložísk s hlbokou drážkou a guľkových ložísk s kosouhlým stykom s rovnakým vnútorným a vonkajším priemerom a šírkou je veľkosť a štruktúra vnútorného krúžku rovnaká, zatiaľ čo veľkosť a štruktúra vonkajšieho krúžku sú odlišné:
1. Guličkové ložiská s hlbokou drážkou majú dvojité osadenie na oboch stranách vonkajšej drážky, zatiaľ čo guľkové ložiská s kosouhlým stykom majú spravidla jedno rameno;
2. Zakrivenie vonkajšej obežnej dráhy guľôčkového ložiska s hlbokou drážkou je odlišné od zakrivenia guľôčky s kosouhlým stykom, pričom druhá je spravidla väčšia ako prvá.
3. Poloha drážky vonkajšieho prstenca guľkového ložiska s hlbokou drážkou je odlišná od polohy guľkového ložiska s kosouhlým stykom. Špecifická hodnota sa zvažuje pri konštrukcii guľkového ložiska s kosouhlým stykom, ktorá súvisí so stupňom kontaktného uhla;
Pokiaľ ide o aplikáciu:
1. Guličkové ložisko s hlbokou drážkou je vhodné na uloženie radiálnej sily, menšej axiálnej sily, axiálneho radiálneho kombinovaného zaťaženia a momentového zaťaženia, zatiaľ čo guľkové ložisko s kosouhlým stykom môže niesť jedno radiálne zaťaženie, väčšie axiálne zaťaženie (rôzne s kontaktným uhlom), a dvojitá spojka (rôzne spárované páry) unesie obojsmerné axiálne zaťaženie a momentové zaťaženie.
2. Limitná rýchlosť guľkového ložiska s kosouhlým stykom s rovnakou veľkosťou je vyššia ako rýchlosť guľkového ložiska s hlbokou drážkou.
